LED数码管命名规则有哪些？

发布日期：2018-12-04

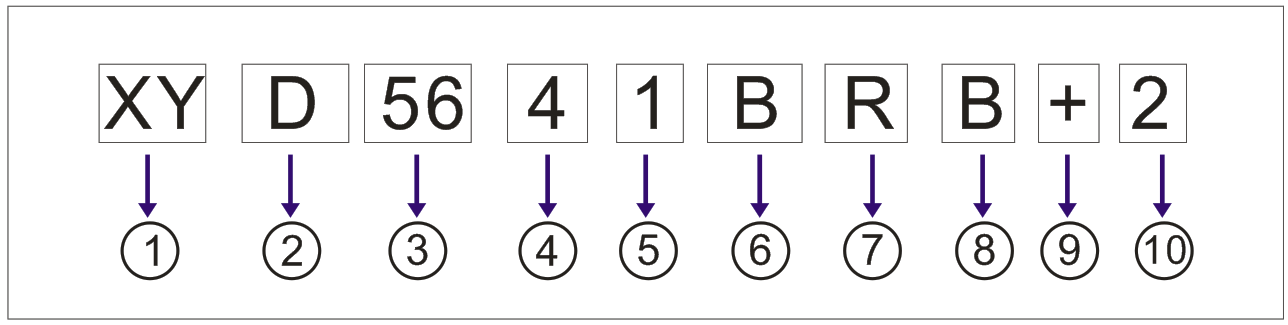

数码管命名1

1 产品标记
2 数码管(D为数码管、F为模块、M为点阵、P为平面管)
3 数码管的"8"的高度，（如：56为0.56")
4 数码管的位数
5 REF外形差别的排序
6 PCB线路模式（如：A/B/C/D/E...）
7 晶片发光颜色（如：R红G黄绿B蓝Y黄W白PG纯绿）
8 REF表面的颜色（如：B黑W白G灰）
9 共阴为"-"；共阳为"+"
10 区分号（如：胶水、胶色、长短少PIN、少DP、亮度等级）
备注： No.10为1时可省去。

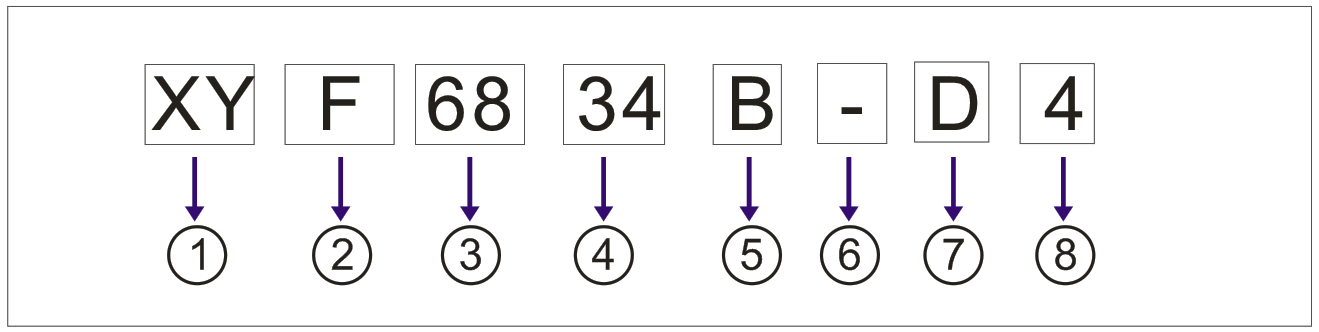

数码管命名2

1 产品标记
2 数码模块(D为数码管、F为模块、P为平面管....)
3 数码模块的宽度
4 数码模块的高度
5 模具序号[长宽外形尺寸相同，但不同模具.A为首次做，B为第二次做...
6 共阴为"-"；共阳为"+"
7 模块发光膜片不同的排序（如图案，材质，厚度等；如果没有膜片的就省去这位）
8 模块线路及发光样式不同的排序
备注： No.5为A时可省去。
